ABS滤板（塑料模板）简介

      ABS滤板模板使用于整体连续浇筑混凝土制作工艺的滤池配水布气系统，从根本上杜绝了小块预制滤板而产生的接缝不严，导致漏砂、翻板等弊病。可调式滤头的预埋座紧固在整体浇筑模板上的结构形式，在不改变滤池工艺和结构前提下，可便捷上下调整滤杆的螺纹上口的水平高度，达到布气配水均匀的效果。采用现场整体连续浇筑混凝土工艺，简化施工程序，缩短工程周期，降低工程造价，具有显著的节能增效的经济效益。

     整体浇筑滤板在现场浇筑采用专用ABS塑制模板，与滤池池壁连接为一体并安装可调式滤头的整体浇筑钢筋混凝土滤板。设计在满足有关标准规定时，尚应按模板模数确定单格滤池长、宽尺寸。

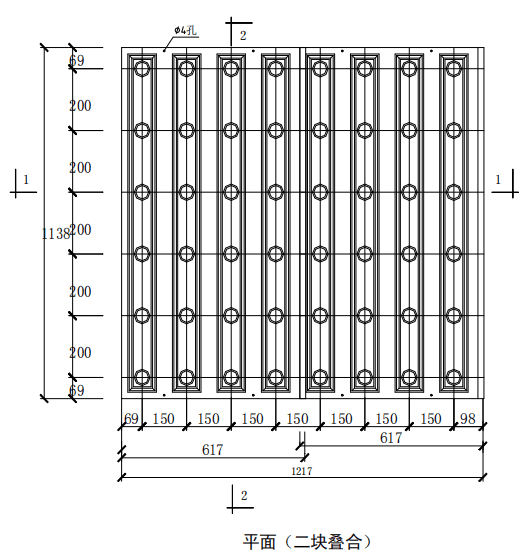

   A型模板、单格滤池长度应为1.2m的倍数，宽度为0.6m的倍数，模板具体尺寸如图

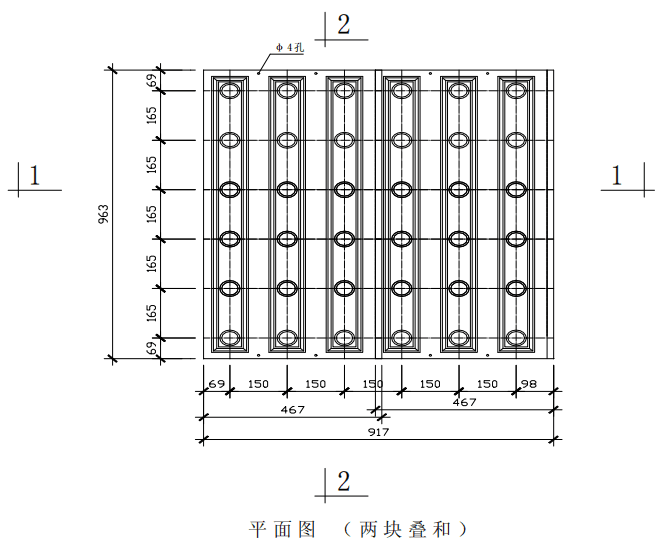

   B型模板、单格滤池长度应为1.0m的倍数，宽度为0.45m的倍数，模板具体尺寸如图

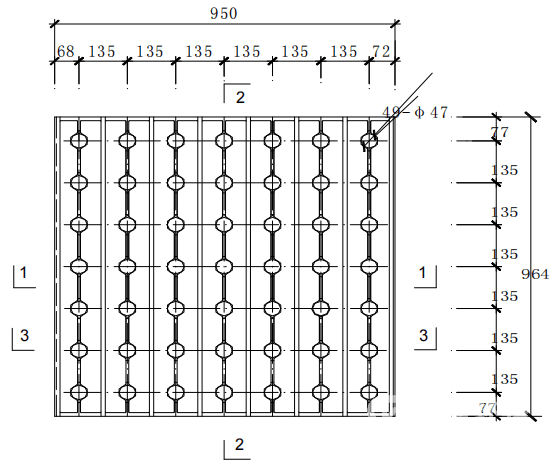

   C型模板、单格滤池长度应为1.0m的倍数，宽度为1.0m的倍数，模板具体尺寸如图



   ⑴、滤板的使用温度应不大于60℃。

   ⑵、滤板的工作条件：通常情况下，气冲强度宜小于20L/ （m2·s）；水冲强度宜小于15L/（m2·s）。

   ⑶、滤板必须整体浇筑完成，并予震捣均匀、压实，单格滤池表面水平度误差应小于±5mm。

  A型模板的滤板厚度为200mm,

  B型模板的滤板厚度为180mm、

  C型模板滤板厚度为120mm，其承载正向强度不小于80kN/m2反向强度不小于80kN/m 2（改变配筋由设计根据承载强度复核重新配置）。纵向主筋Φ10应埋设在模板凹槽内。横向主筋Φ12应与滤板支 撑预留钢筋Φ12焊接。

ABS滤板塑料模板常用规格表：

序号	长×宽/mm	凹槽高度/mm	板厚/mm	开孔数量
1	1100×275	60	5mm	16
2	1138×920	80	5mm	48
3	1138×920	80	5mm	36
4	1138×920	100	5mm	48
5	1138×920	100	5mm	36
6	1138×617	100	5mm	24
7	1138×617	100	5mm	32
8	1138×467	100	5mm	24
9	1138×617	80	5mm	24
10	963×920	80	5mm	36
11	963×963	80	5mm	49
12	963×963	40	5mm	49
13	963×443	80	5mm	21
14	963×467	80	5mm	18
15	964×950	40	5mm	49
16	964×965	40	5mm	49
